系统接线如题图4—5所示。已知各元件参数如下。发电机G：SN=100MVA xd'=0．16 x2=

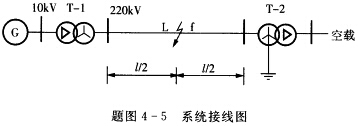

系统接线如题图4—5所示。已知各元件参数如下。发电机G：SN=100MVA，xd"=0．16，x2=0．19，E=j1．0；变压器T1和T2：SN=120MVA，Uk％=14；线路L：l=120km，x1=0．312Ω／km，x0=3x1。在线路L的中点f处发生单相接地短路时，试求短路点短路电流及线路上各相电流。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***105
2024-12-09 03:31:08

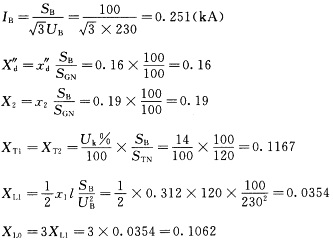

正确答案：(1)参数计算与等值电路取SB=100MVAUB=Uav则

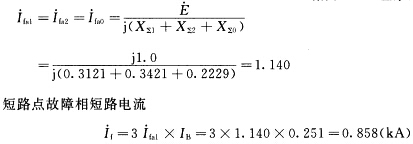

正序、负序、零序等值电路依次如案图4—4(a)、(b)、(c)所示。 X∑1=Xd'+XT1+XL1=0．16+0．1167+0．0354=0．31 21 X∑2=Xd'+XT1+XL1=0．19+0．11 67+0．0354=0．3421 X∑0=XT2+XL0=0．1167+0．1062=0．2229 (1)短路点电流计算

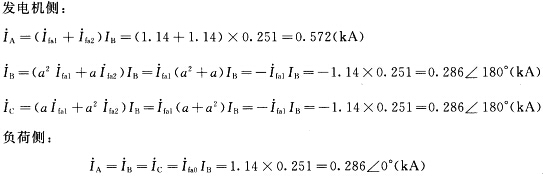

(2)线路上各相电流有名值 因短路点两侧流过的分量不同发电机侧只有正序和负序电流负荷侧只有零序电流应分别计算。 发电机侧：
(1)参数计算与等值电路取SB=100MVA,UB=Uav,则正序、负序、零序等值电路依次如案图4—4(a)、(b)、(c)所示。X∑1=Xd'+XT1+XL1=0．16+0．1167+0．0354=0．3121X∑2=Xd'+XT1+XL1=0．19+0．1167+0．0354=0．3421X∑0=XT2+XL0=0．1167+0．1062=0．2229(1)短路点电流计算(2)线路上各相电流有名值因短路点两侧流过的分量不同,发电机侧只有正序和负序电流,负荷侧只有零序电流,应分别计算。发电机侧：
