如题图E2—3所示电路已知R1=400Ω R3=600Ω R6=60Ω IS2=40 A IS7=

大学本科已帮助：人时间:2024-12-05 15:06:33

如题图E2—3所示电路，已知R1=400Ω，R3=600Ω，R6=60Ω，IS2=40 A，IS7=36 A。求：I4=?，I5=?

请帮忙给出正确答案和分析，谢谢！

473***105

2024-12-05 15:06:33



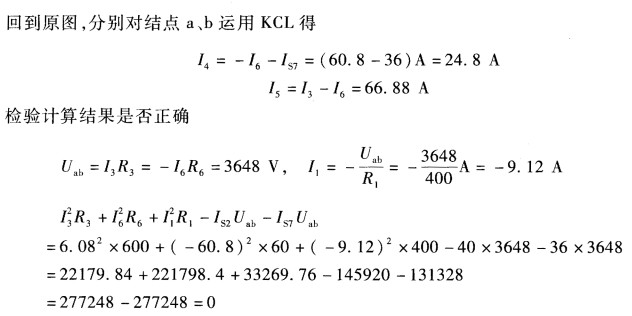

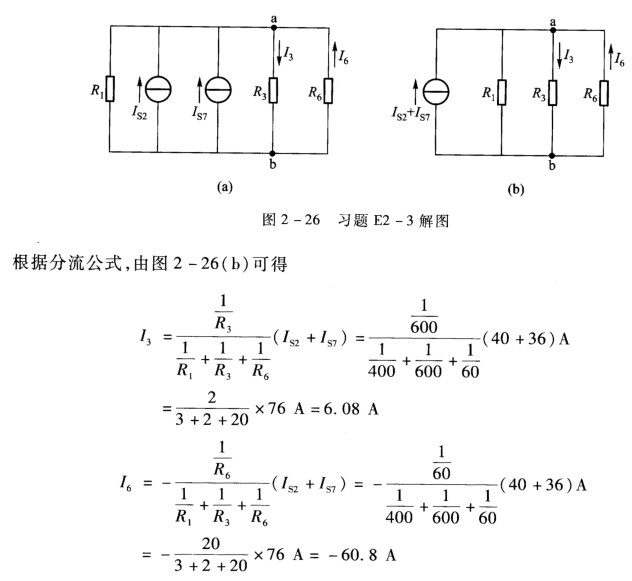

正确答案：根据电路的连接关系可将原电路图改画为图2—26(a)。再进行等效变换如图2—26(b)所示。功率平衡计算结果正确。
根据电路的连接关系,可将原电路图改画为图2—26(a)。再进行等效变换,如图2—26(b)所示。功率平衡,计算结果正确。

图(a)所示电路中已知C点电位VC=36 V IS1=7 A IS2=4 A R3=14Ω R4=

图(a)所示电路中，已知C点电位VC=36 V，IS1=7 A，IS2=4 A，R3=14Ω，R4=8Ω，R5=12Ω。用基尔霍夫定律求电流I1。请帮忙给出正确答案和分析，谢谢！
电路如题图E2-lO所示已知IC=2．5 mA RC=5 kΩ RL=10 kΩ。求电流I。请帮

电路如题图E2-lO所示，已知IC=2．5 mA，RC=5 kΩ，RL=10 kΩ。求电流I。请帮忙给出正确答案和分析，谢谢！
题图E1—4所示电路求各元件的功率并说明哪些元件是电源哪些元件是负载?电源发出的功率和负载吸收

题图E1—4所示电路，求各元件的功率，并说明哪些元件是电源，哪些元件是负载?电源发出的功率和负载吸收的功率是否平衡? 请帮忙给出正确答案和分析，谢谢！
如题图E2—21所示电路求各支路电流。请帮忙给出正确答案和分析谢谢！

如题图E2—21所示电路，求各支路电流。请帮忙给出正确答案和分析，谢谢！
电路如题图E9-15所示已知R1=1 kΩ；R2=3 kΩ；RP=2 kΩ。求输出电压UO的输出范

电路如题图E9-15所示，已知R1=1 kΩ；R2=3 kΩ；RP=2 kΩ。求输出电压UO的输出范围是多少? 请帮忙给出正确答案和分析，谢谢！

图(a)所示电路中已知C点电位VC=36 V IS1=7 A IS2=4 A R3=14Ω R4=
