如题图E2—21所示电路 求各支路电流。 请帮忙给出正确答案和分析 谢谢！
如题图E2—21所示电路，求各支路电流。
请帮忙给出正确答案和分析，谢谢！
参考解答
463***105
2024-12-05 14:31:10
正确答案：各支路电流参考方向及结点标注如图2—44所示。

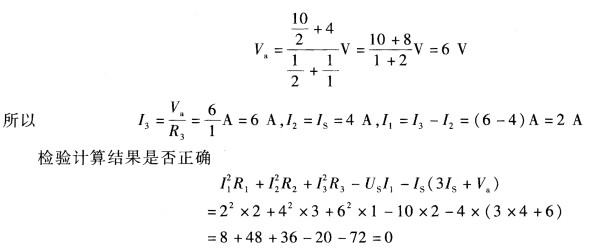

电路中只有两个结点直接用弥尔曼定理得(注意R2在电路中与电流源串联)
功率平衡计算结果正确。 说明：这道题目比较简单用支路电流法、等效变换法、叠加定理求解都可以。
各支路电流参考方向及结点标注如图2—44所示。电路中只有两个结点,直接用弥尔曼定理得(注意R2在电路中与电流源串联)功率平衡,计算结果正确。说明：这道题目比较简单,用支路电流法、等效变换法、叠加定理求解都可以。
