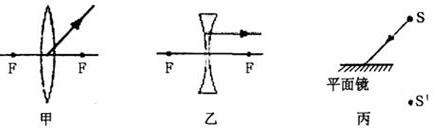

如图所示，甲图中折射光线过光心；乙图中折射光线与主光轴平行；丙图中S′点是点光源S的像．请在甲、乙两图中分别画出入射光线，在丙图中画出反射光线．

参考解答

473***107

2024-12-21 10:23:41



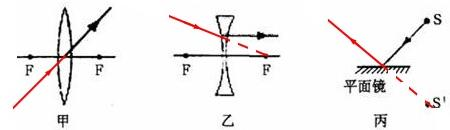

甲图：入射光线与反射光线在同一直线上，方向相同； 乙图：入射光线延长线过凹透镜右侧焦点； 丙图：反射光线反向延长线经过点s′，如图所示：
