（1）在图1中 画出入射光线经平面镜反射的光线．（2）在图2中 根据光线通过透镜前后的方向 在方框中

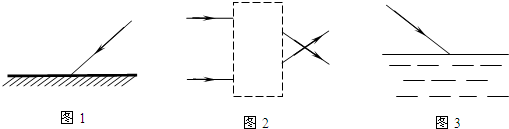

（1）在图1中，画出入射光线经平面镜反射的光线． （2）在图2中，根据光线通过透镜前后的方向，在方框中画出适当类型的透镜． （3）在图3中，画出光线从空气射入水中的折射光线．（大致方向）

参考解答

463***107

2024-12-21 07:13:51



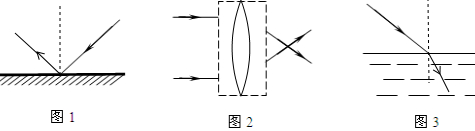

（1）过入射点作与镜面垂直的直线即为法线，入射光线与法线的夹角为入射角，根据光的反射定律反射角等于入射角作出反射光线，如图1所示． （2）由图可知，光线经透镜折射后，均向主轴靠近，说明此透镜对光线起会聚作用，应该是凸透镜，如图2： （3）过入射点作法线，然后根据折射角小于入射角作出反射光线．图示如下：
