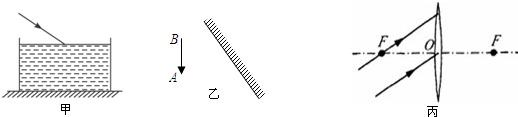

按要求完成下列光路图． （1）如图甲所示，有一束与水平面成30°角的光斜射入鱼缸的水中，发生反射和折射现象，请你画出反射光线并标出反射角度，并大致画出折射光线的路径． （2）如图乙所示，画出物体AB在平面镜中所成的像． （3）如图丙所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出这两条光线经过凸透镜折射后的光线．

参考解答

406***107

2024-12-21 07:20:25



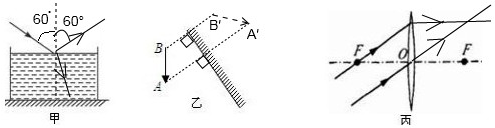

（1）过入射点做法线，由于入射光线与水面的夹角为30°，所以入射角为60°，根据光的反射规律做出反射光线．答案如图甲所示． （2）以平面镜为对称轴，分别作AB的对称点A′B′，连接A′B′即得到物体AB的像．注意要用虚线连接．答案如图乙所示． （3）过焦点的入射光线经过凸透镜折射后，折射光线平行于主光轴；过光心的入射光线其传播方向不变，由此可以得到两条折射光线．答案如图丙所示．
