请按题目的要求完成作图：（1）请在图1中画出对应的反射光线和折射光线；（2）在图2中将光路补充完整；

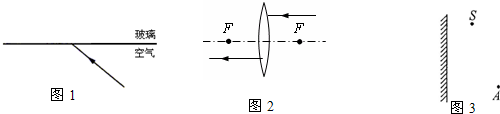

请按题目的要求完成作图： （1）请在图1中画出对应的反射光线和折射光线； （2）在图2中将光路补充完整； （3）如图3所示，平面镜前有一点光源S，S 发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．

参考解答

463***107

2024-12-21 11:45:29



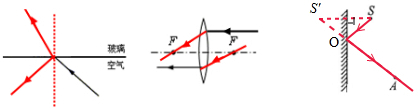

（1）由光的反射定律的内容，首先过入射点画出法线，法线与水面垂直（虚线），根据反射角等于入射角画出反射光线；光由空气斜射进入玻璃中时，折射光线向靠近法线方向偏折，折射角小于入射角．如图所示： （2）平行于主光轴的光线经凸透镜折射后将过焦点；折射光线与主光轴平行，则入射光线过焦点，如图所示： （3）先通过平面镜作出发光点S的对称点S′，连接S′A交平面镜于点O，OA为反射光线，如图所示：
