作图：（1）图1中的两条光线是点光源S发出的光经平面镜反射后形成的 作出这两条光线的入射光线与点光源

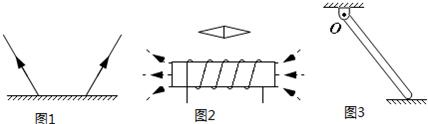

作图： （1）图1中的两条光线是点光源S发出的光经平面镜反射后形成的，作出这两条光线的入射光线与点光源S． （2）根据磁感线方向在图2中标出通电螺线管上方小磁针静止时的N极与导线中的电流方向． （3）图3中粗细均匀的棒一端搁在地上，另一端与支点O连接，画出棒所受重力的示意图以及重力的力臂．

参考解答

481***107

2024-12-21 11:34:44



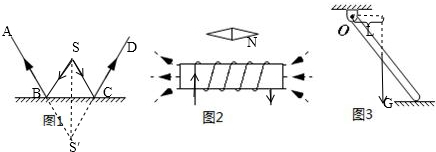

（1）先将两条反射光线AB、CD反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并联接SB、SC画出入射光线，如图所示： （2）因外部磁感线由N极指向S极，故电磁铁左端为N极，小磁针所须位置的磁感线向右，则小磁针右侧为N极； 由右手螺旋定则可得电流由左方流入，故答案如图： （3）均匀木棒的中心为木棒的重心，从重心画一带箭头的线段，表示木棒受重力； 从支点O做重力作用线的垂线，得垂足，则从支点O到垂足的距离为重力的力臂，如图所示．
