（1）甲图表示在空中飞行的足球 画出它所受重力的示意图．（2）画出乙图中最省力的绕绳方法．（3）如丙

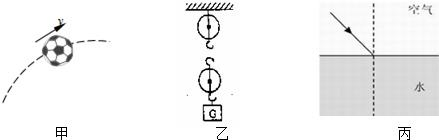

（1）甲图表示在空中飞行的足球，画出它所受重力的示意图． （2）画出乙图中最省力的绕绳方法． （3）如丙图所示的是光从空气斜射入水中时入射光的光路情况，请在图中适当位置画出该入射光线对应的折射光线和反射光线．

参考解答

463***107

2024-12-21 11:05:02



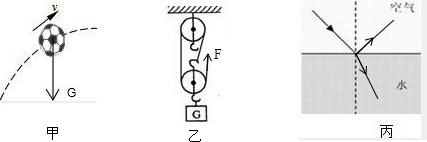

（1）过球心做竖直向下的力，即重力；如下图所示： （2）当绳子从动滑轮绕起时，承担绳子的段数最多，用起来最省力．如下图所示： （3）由光的反射定律的内容，首先过入射点画出法线，法线与界面垂直（虚线），根据反射角等于入射角画出反射光线； 光由空气斜射进入液体中时，折射光线向靠近法线方向偏折，折射角小于入射角．如下图所示：
