（1）投影仪是常用的教学仪器 如图1是其结构图 请在图中画出投影片上A B两点发出光线的反射光线．（

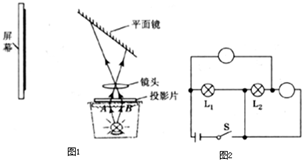

（1）投影仪是常用的教学仪器，如图1是其结构图，请在图中画出投影片上A、B两点发出光线的反射光线． （2）在如图2所示电路的○里填上适当的电表符号，使灯L1、L2在开关S闭合后均能正常发光．

参考解答

432***107

2024-12-21 10:51:05



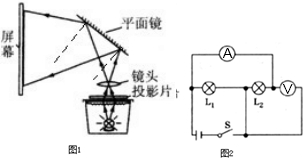

（1）根据光的反射定律，首先做出法线，后根据反射角等于入射角做出反射光线．如下图所示： （2）两灯泡要想正常工作，连接方式必须并联，而左边的圈与L2串联，右边的圈与两灯泡并联，因此左边圈处为电流表，右边圈处为电压表．如下图所示：
