（1）如图甲所示 光从水中斜射入空气 请准确作出反射光线的方向 大致作出折射光线的方向．（2）请你根

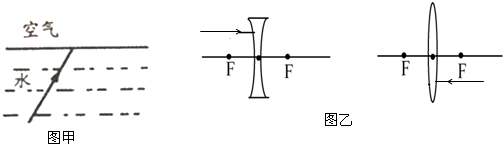

（1）如图甲所示，光从水中斜射入空气，请准确作出反射光线的方向、大致作出折射光线的方向． （2）请你根据透镜对光线的作用完成图（乙）中的光路图

参考解答

463***107

2024-12-21 16:09:30



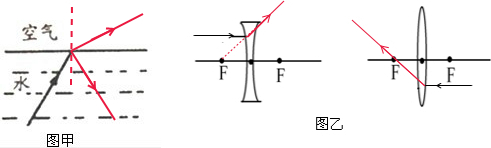

（1）过界面的折射点垂直界面作出法线NN′，根据反射角等于入射角，作出关于法线与入射光线对称的反射光线； 在空气介质中法线的右边大致作出折射光线，注意折射角大于入射角． （2）①平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点； ②平行于主光轴的光线经凸透镜折射后折射光线通过焦点； 如下图所示：
