按要求作图：（1）如图甲所示 排球在空中飞行 画出它所受重力的示意图．（2）如图乙所示 杠杆在力F1

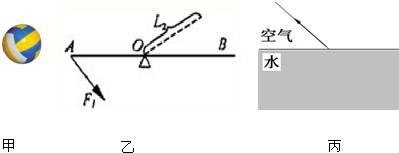

按要求作图： （1）如图甲所示，排球在空中飞行，画出它所受重力的示意图． （2）如图乙所示，杠杆在力F1、F2作用下处于平衡状态，l2为F2的力臂．请作出F1的力臂l1及力F2． （3）如图丙所示，根据给定的反射光线画出由空气斜射到水面的入射光线和进入水中的折射光线．

参考解答

456***107

2024-12-21 08:43:00



（1）排球的重心在球心上，以球心为起点，竖直向下画一线段，在线段的末端画一向下的箭头．示意图如下： （2）F1的力臂从支点出发到L1的作用线且与F1相垂直；L2对应的力F2与L2相垂直，作用点在杠杆上．力和力臂作图如下： （3）先过反射点作垂直于水面的直线，即先确定法线，因反射光线和入射光线分居法线的两侧，由反射角等于入射角，确定入射光线的位置； 已知光从空气斜射入水，折射光线向法线偏折，据此确定折射光线的位置．光路图如下： ．
