按要求完成下列光路图．（1）如图甲所示水面上方有一发光点A1 水中另有一发光点A2．人在空气中看到A

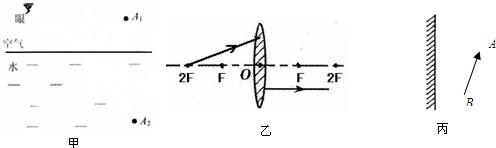

按要求完成下列光路图． （1）如图甲所示水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像的位置．画出：A1发出的光经水面反射进入人眼的光路图；A2发出的光进入人眼的光路图． （2）请在图乙中画出入射光线或折射光线． （3）如图丙所示，平面镜前有一线状发光物体AB，请作出AB在平面镜中所成的像．

参考解答

420***107

2024-12-21 08:27:06



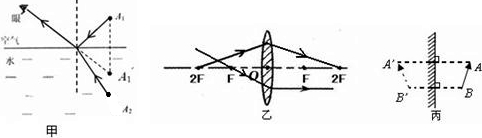

（1）根据平面镜成像的特点作出A1关于水面的像点A1′，连接A1′与人眼，交于水面一点O，过O点垂直水面作出法线，A1到O为入射光线，O到人眼为反射光线；A2到O为入射光线，O到人眼为折射光线，如图： （2）入射光线过焦点，则折射光线经凸透镜折射后将平行于主光轴射出，折射光线过焦点，折射光线平行主光轴，则入射光线过焦点．故画图如下． （3）根据像物关于平面镜对称，作出A点的对称点A′，同理作出B点的对称点B′，用虚线连接A′B′，即为AB的像．如图所示：
