（1）请在图1中画出L1 L2两条光线经凸透镜后的出射光线．（2）画出图2中从B点入射 反射光经A点

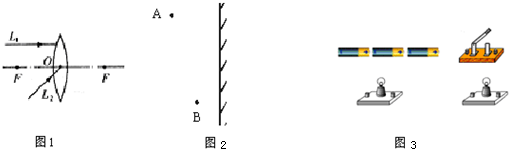

（1）请在图1中画出L1、L2两条光线经凸透镜后的出射光线． （2）画出图2中从B点入射，反射光经A点的光路图． （3）请用笔画代替导线，将图3中的两盏灯并联起来，组成一个并联电路．

参考解答

456***107

2024-12-21 12:01:24



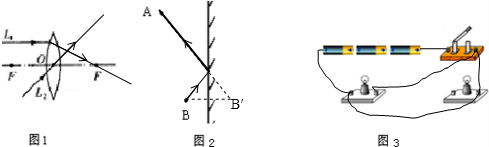

（1）平行于主光轴的光线经凸透镜折射后折射光线通过焦点来画；过光心的光线经凸透镜折射后其传播方向不变来画，如下图所示： （2）作出发光点B关于平面镜的对称点，即为像点B′，连接B′A点交平面镜于点O，沿OA画出反射光线，连接BO画出入射光线，如下图所示： （3）根据电流的流向进行连线，从电源正极出发，电流从开关流出后分为两路，分别流入两个灯泡，从灯泡流出回到电源负极．如图所示：
