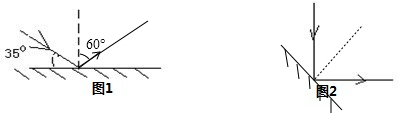

在下面图1中画出反射光线并标注反射角；通过对图2的观察确定平面镜的位置．

在下面图1中画出反射光线并标注反射角； 通过对图2的观察确定平面镜的位置．

参考解答

456***107

2024-12-22 01:17:29



（1）题目已经做出法线，入射光线与镜面的夹角是30°，所以入射角为90°-30°=60°．根据反射角等于入射角做出反射光线．反射角也为60°． （2）由光反射定律知，反射角等于入射角，所以先做出反射光线与入射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线即可．如图所示：
