（1）画出图1中入射光线AO的反射光线．（2）已知一物体AB如图2请画出它在镜中的像．（3）图3是一

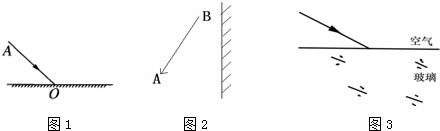

（1）画出图1中入射光线AO的反射光线． （2）已知一物体AB如图2请画出它在镜中的像． （3）图3是一束从空气斜射向玻璃的光线．请在图中标出入射角i，并画出反射光线和折射光线（注：折射光线只需画出大致方向）

参考解答

473***107

2024-12-22 01:16:35



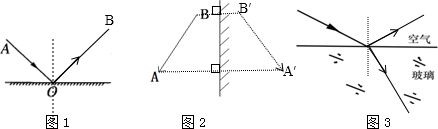

（1）过入射点作出法线，在法线另一侧根据反射角等于入射角作出反射光线，使反射角等于入射角，如图： （2）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图： （3）过入射点做出法线，在空气中法线的另一侧作出反射光线，注意反射角等于入射角； 在玻璃中法线的另一侧作出折射光线，注意折射角小于入射角，如图所示：
