某变电所有一台SFSLl一15000／110三绕组变压器 容量比为100／100／100 变比为12
某变电所有一台SFSLl一15000／110三绕组变压器，容量比为100／100／100，变比为121／38．5／10．5kV。试验数据为：△Pk(1-2)=120kW，△Pk(3-1)=120kW，△Pk(2-3)=95kW，Uk(1-2)％=17，Uk(3-1)％=10．5，Uk(2-3)％=6，△P0=22．7kW，I0％=1．3。试求归算到高压侧的变压器的参数及等值电路。
请帮忙给出正确答案和分析，谢谢！
参考解答
456***105
2024-12-09 06:59:26

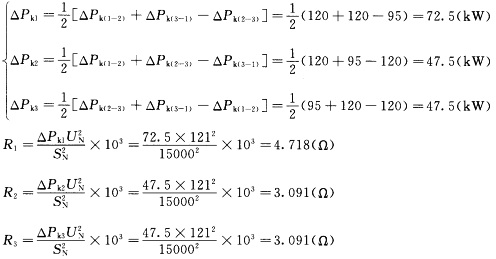

正确答案：(1)电阻RT1、RT2、RT3各绕组的短路损耗为

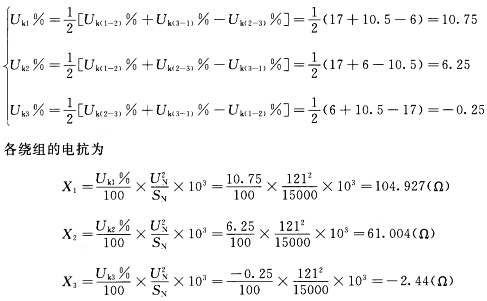

(2)电抗XT1、XT2、XT3各绕组的短路电压为
(3)电导和电纳的计算

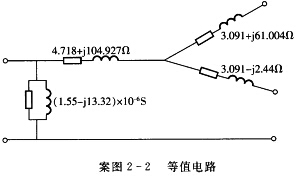

(4)等值电路如案图2—2所示
(1)电阻RT1、RT2、RT3各绕组的短路损耗为(2)电抗XT1、XT2、XT3各绕组的短路电压为(3)电导和电纳的计算(4)等值电路如案图2—2所示
