直流电路如图3．10所示已知R1＝4Ω R2=2Ω R3＝1Ω R4＝6Ω R6＝1Ω R6＝2Ω

大学本科已帮助：人时间:2024-12-08 00:45:38

直流电路如图3．10所示，已知R1＝4Ω，R2=2Ω，R3＝1Ω，R4＝6Ω，R6＝1Ω，R6＝2Ω，Is=4A，Us＝8V，流控电压源Ucs=4I，求各独立源供出的功率。

请帮忙给出正确答案和分析，谢谢！

456***105

2024-12-08 00:45:38



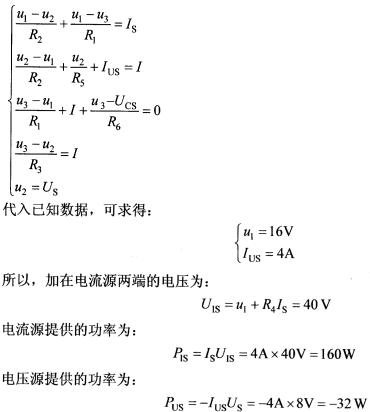

正确答案：由题意可知由于R₄与电流源串联因此不能列入到自导和互导中。根据节点电压法画出相应的计算电路如图3．1 1所示。这样可列节点电压方程为：
由题意可知,由于R4与电流源串联,因此不能列入到自导和互导中。根据节点电压法,画出相应的计算电路如图3．11所示。这样,可列节点电压方程为：
