嵌入支座内的一段输水管 其直径由d1为1．5m变化到d2为1m(图3—23) 当支座前的压强p=4个
嵌入支座内的一段输水管，其直径由d1为1．5m变化到d2为1m(图3—23)，当支座前的压强p=4个大气压(相对压强)，流量Q为1．8m3／s时，试确定渐变段支座所受的轴向力R。不计水头损失。
请帮忙给出正确答案和分析，谢谢！
参考解答
435***284
2023-08-04 00:30:32
正确答案：取如图3—24所示的脱离体：

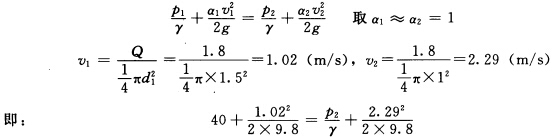

由1—1断面和2—2断面能量方程得：
解得： p2=389．9kN／m2由动量方程得：P1一P2一R=ρQ(α2’v2一α1’v1)取α1’≈α2’≈1得： R=P1一P2一ρQ(v2一v1)
支座所受的轴向力与支座对水流的轴向力大小相等方向相反。
取如图3—24所示的脱离体：
由1—1断面和2—2断面能量方程得：
解得：p2=389．9kN／m2由动量方程得：P1一P2一R=ρQ(α2’v2一α1’v1)取α1’≈α2’≈1得：R=P1一P2一ρQ(v2一v1)
支座所受的轴向力与支座对水流的轴向力大小相等,方向相反。
