现用“伏安法”测量一个未知电阻Rx的阻值（Rx约为20Ω）。在实验室中，配有的实验器材如下：
A.电源E（电压U=3V恒定）； B.电流表A1（量程0~50mA）；
C.电流表A2（量程0~3A）； D.电压表V1（量程0~3V）；
E.电压表V2（量程0~15V）； F.滑动变阻器R（0~80Ω）；
G.定值电阻R0=40Ω； H.开关一个，导线若干。则：
为了测量多组数据使结果尽量准确，在滑动变阻器的整个滑动过程中，要使两电表的测量值范围尽可能大一些，并且两电表的读数均大于其量程的1/3。则：
（1）根据实验要求，电压表选用 ，电流表选用 。（选填器材前的字母代号）

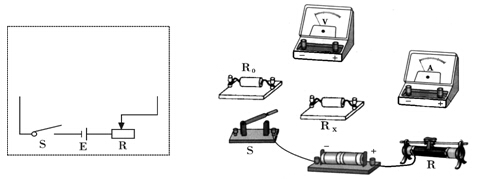

（2）请在虚线方框内画出实验电路图（其中，部分电路已画出，并标出所选器材的字母）。
（3）根据所画的电路图，用笔画线代替导线，将实物图连接起来。
（4）若在某次实验中，电压表的示数为U，电流表的示数为I，那么，待测电阻阻值的表达式为Rx= 。
参考解答
432***111
2025-01-13 15:38:30
参考答案：
（1）D (A1) B(V1)
（2）
（3）
（4）
