（1）在图1中 根据平面镜成像特点画出物体A B在平面镜中所成的像．（2）完成图2的光路图．（3）在

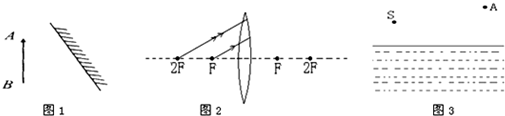

（1）在图1中，根据平面镜成像特点画出物体A B在平面镜中所成的像． （2）完成图2的光路图． （3）在图3中，发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线．

参考解答

432***107

2024-12-21 05:18:51



（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像． （2）过2倍焦距的入射光线经过凸透镜折射后，折射光线经过2倍焦距；过光心的入射光线其传播方向不变，由此可以得到两条折射光线．答案（3）做S关于水面的对称点即为S点的像，像与A的连线与水面的交点便是入射点，从而做出入射光线和反射光线． 根据光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线与入射光线分居法线两侧，从空气斜射入水中，折射角小于入射角．作图如下：
