请在图1中 作出水平面上重5N的物体所受重力的示意图．如图2所示 画出动力F对支点O的力臂L．如图3

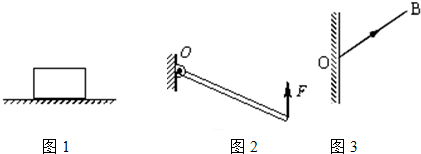

请在图1中，作出水平面上重5N的物体所受重力的示意图．如图2所示，画出动力F对支点O的力臂L．如图3所示，光线照射到镜面上发生反射，OB为反射光线．根据光的反射定律，画出入射光线AO．

参考解答

473***107

2024-12-21 05:05:02



（1）找出物体的中心即重心处，重力方向竖直向下，标出力的大小，如图所示： ； （2）从支点O向F的作用线引垂线，垂线度的长度即为力臂L，如图所示： ； （3）过O点做垂直与镜面的法线，根据反射角等于入射角做出入射光线，如图所示： ．

相似问题

• 在图中画出反射光线 并标出反射角和入射角．

  在图中画出反射光线，并标出反射角和入射角．

• 在一个圆筒内垂直地放了两个平面镜M1和M2（如图）．一束入射光射入筒内 经两平面镜反射后又从筒内反射

  在一个圆筒内垂直地放了两个平面镜M1和M2（如图）．一束入射光射入筒内，经两平面镜反射后又从筒内反射出去．出射光与入射光的位置关系是______A．互相平

• 如图 A B是由同一发光点S发出的反射光线 试完成光路图并确定S的位置．

  如图，A、B是由同一发光点S发出的反射光线，试完成光路图并确定S的位置．
