（1）根据图1中所给出的平面镜的一条入射光线 画出它的反射光线．（2）根据图2通电螺线管附近可以自由

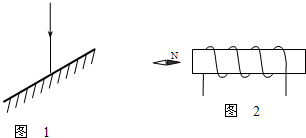

（1）根据图1中所给出的平面镜的一条入射光线，画出它的反射光线． （2）根据图2通电螺线管附近可以自由旋转的小磁针静止时的指向，用箭头在导线上标出电流的方向．

参考解答

432***107

2024-12-21 11:14:33



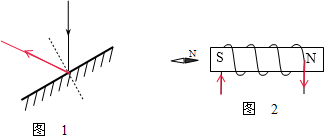

（1）首先过反射点做出法线，根据反射角等于入射角做出入射光线，反射角是反射光线与法线的夹角，见下图： （2）因同名磁极相互排斥，异名磁极相互吸引，故螺线管右侧为N极；则由右手螺旋定则可知螺线管中电流由左侧流入，右侧流出；故答案如图：
