（1）在水池的一角有一块平面镜 现有一束光线从水中射向平面镜 如图 请完成光路图 并标出反射角（用“

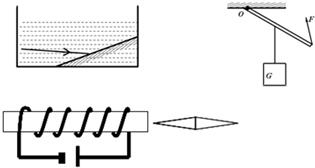

（1）在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示） （2）请画出图中重物G所受重力的示意图和拉力F的力臂（用L把力臂表示出来） （3）标出图中通电螺线管和小磁针的南北极（用“N”和“S”表示）

参考解答

4j8***107

2024-12-21 11:09:14



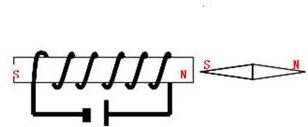

（1）先通过平面镜的入射点垂直镜面作出法线，根据反射角等于入射角作出反射光线，标出反射角为α； 过反射光线与水面的交点垂直水面作出折射时的法线，根据折射角大于入射角画出大致的折射光线，标出折射角为β，如图所示： （2）重力从重心竖直向下画，标出符号G； 先作出力F的作用线，再从支点向力的作用线引垂线，用大括号标出，并标出符号L，如图所示： （3）按右手螺旋定则，大拇指指向右端，所以螺线管右端为N极，左端为S极； 异名磁极互相吸引，小磁针左端为S极，如图所示：
