求图15．18所示二端口网络的导纳矩阵Y。己知：XC=一5Ω XL=10Ω。请帮忙给出正确答案和分

大学本科已帮助：人时间:2024-12-05 23:15:04

求图15．18所示二端口网络的导纳矩阵Y。己知：XC=一5Ω，XL=10Ω。

请帮忙给出正确答案和分析，谢谢！

432***105

2024-12-05 23:15:04



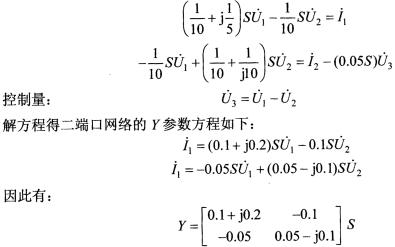

正确答案：可利用直接求出端口伏安关系的方法来求取二端口网络的参数。对此根据题中电路可列写节点方程如下：
可利用直接求出端口伏安关系的方法来求取二端口网络的参数。对此,根据题中电路可列写节点方程如下：
