电路如图17-6(a)所示 已知R=l0Ω Us=12V 非线性电阻的伏字特性如图17-6(b)所示
电路如图17-6(a)所示，已知R=l0Ω，Us=12V，非线性电阻的伏字特性如图17-6(b)所示，试画出当RL从0到无穷大变化时，输出端u与i的变化曲线。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-05 22:58:38

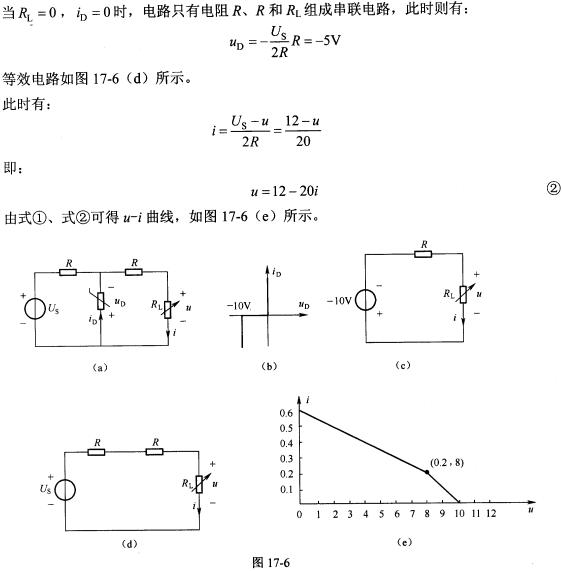

正确答案：分析题意并结合图17-6(b)可知该电路临界点在iD=0RL=0和RL趋于无穷大时。 令iD=0该支路相当于开路则uD=一10 V此时：
当RL>40Ω时根据分压原理加在RL支路的电压会增加按照负方向亦即uD<一10 V时等效电路如图17-6(c)所示。 根据分压原理则有：
所以此时输出端u与i的关系为：u=10-10i ①
分析题意并结合图17-6(b)可知,该电路临界点在iD=0,RL=0和RL趋于无穷大时。令iD=0,该支路相当于开路,则uD=一10V,此时：当RL>40Ω时,根据分压原理,加在RL支路的电压会增加,按照负方向,亦即uD<一10V时,等效电路如图17-6(c)所示。根据分压原理则有：所以,此时输出端u与i的关系为：u=10-10i①
