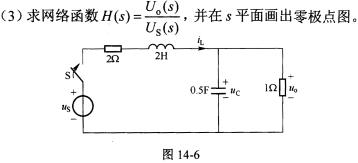

图14．6所示电路 开关原打开处于稳定状态 且已知uc(0-＝0 iL(O-)=0。t=0时开关闭合
图14．6所示电路，开关原打开处于稳定状态，且已知uc(0-＝0，iL(O-)=0。t=0时开关闭合。 (1)列出以uc、iL为状态变量的状态方程，并整理为标准形式。 (2)列出以电容电压uc为变量的二阶微分方程。
请帮忙给出正确答案和分析，谢谢！
参考解答
432***105
2024-12-06 06:57:48

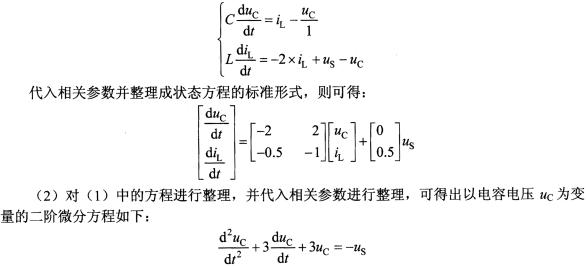

正确答案：(1)根据图14-6所示电路列节点电流方程对含电感、电容的回路列KCL方程。根据电感电压与电流之间的关系、电容电压与电流的关系可得：

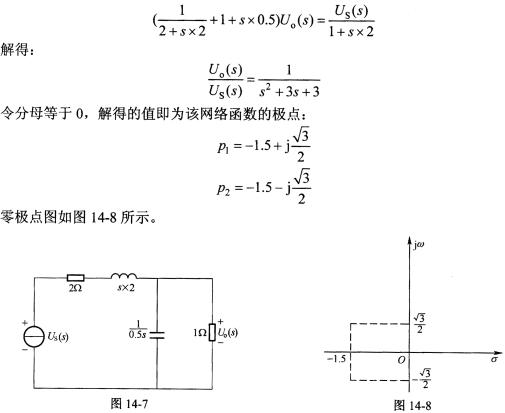

(3)画出运算电路如图14．7所示。列出节点方程如下：
(1)根据图14-6所示电路,列节点电流方程,对含电感、电容的回路列KCL方程。根据电感电压与电流之间的关系、电容电压与电流的关系,可得：(3)画出运算电路如图14．7所示。列出节点方程如下：
