参考解答
4j8***105
2024-12-06 06:49:19

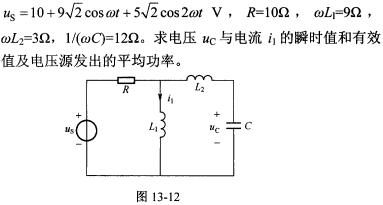

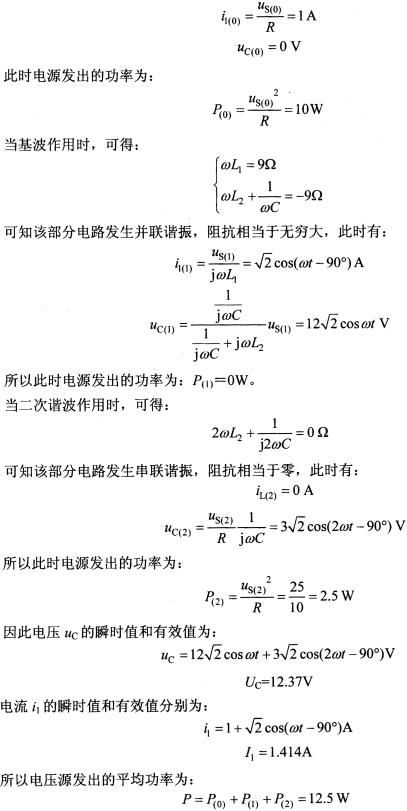

正确答案：分析图13．12所示电路可知该电路包含直流、基波和三次谐波三种电压成分需要分别对每一种电压成分进行单独计算然后再求总和。当只有直流l0V分量作用时电感相当于短路电容相当于开路则有：
分析图13．12所示电路可知,该电路包含直流、基波和三次谐波三种电压成分,需要分别对每一种电压成分进行单独计算,然后再求总和。当只有直流l0V分量作用时,电感相当于短路,电容相当于开路,则有：
