希望得到一个对无限远成像的长焦距物镜 焦距f=1200mm 由物镜顶点到像面的距离(筒长)L=700
希望得到一个对无限远成像的长焦距物镜，焦距f=1200mm，由物镜顶点到像面的距离(筒长)L=700mm，由系统最后一面到像平面距离(工作距)为ιF=400mm，按最简单结构的薄透镜系统考虑，求系统结构并画出光路图。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***100
2024-11-05 11:42:06

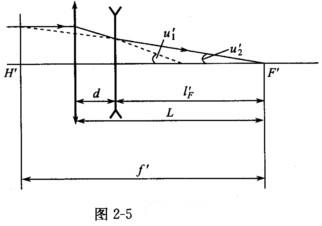

正确答案：先画出光路如图2—5所示。

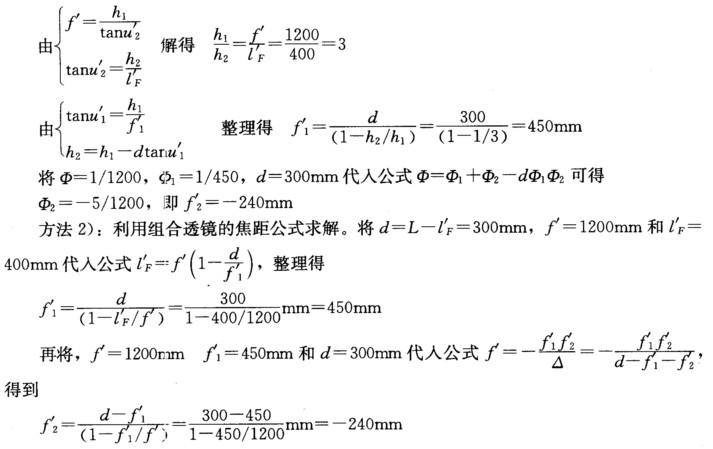

方法1)：由已知筒长L=d+ι'F=700mmι'F=400mm和f'=1200mm得d=L-ι'F=300mm
先画出光路如图2—5所示。方法1)：由已知筒长L=d+ι'F=700mm,ι'F=400mm和f'=1200mm,得d=L-ι'F=300mm
