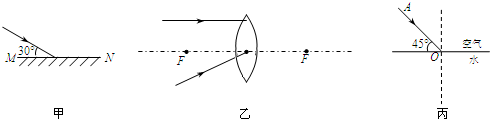

在图中按要求完成光路图： （1）在图甲中画出入射光线的反射光线并标出反射角的大小． （2）请你画出图乙中的两条入射光线经过透镜后的光路． （3）如图丙所示，入射光线AO与水面成45°角，从空气射入水中，在图中画出反射光线和折射光线的大致方向．

参考解答

420***107

2024-12-21 23:41:20



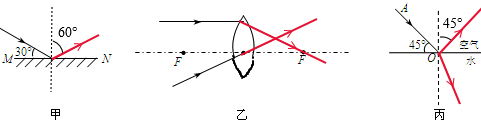

（1）过入射点作出法线，由图可知，入射光线与镜面的夹角为45°，则入射角等于90°-45°=45°，再根据反射角等于入射角即可画出反射光线．如图甲所示： （2）平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变．如图乙所示： （3）根据反射角等于入射角画出反射光线，折射规律画出折射光线．光从空气斜射入水中，所以折射角小于入射角．如图丙所示：
