（1）图1中入射光线AO与水平面成30°角 画出反射光线并标出反射角．（2）已知一物体AB请划出它在

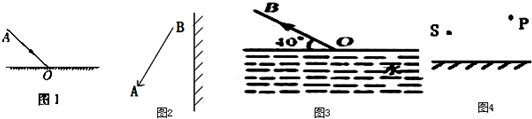

（1）图1中入射光线AO与水平面成30°角，画出反射光线并标出反射角． （2）已知一物体AB请划出它在镜中的像A′B′（如图2） （3）如图3所示，OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向． （4）如图4所示，S为一个发光点，P为平面镜前的某一点，试画出由S发出的光线被平面镜反射后，经过P点的光路图．

参考解答

413***107

2024-12-21 23:29:30



（1）首先做出法线，入射光线与镜面的夹角是30°，所以入射角为90°-30°=60°．根据反射角等于入射角做出反射光线．反射角也为60°． 故答案为： （2）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图： （3）根据反射光线和水面的夹角确定反射角，过入射点做出法线，利用光的反射规律即可做出对应的入射光线；利用光的折射规律做出光的折射光线． （4）作出P点的像点P′，连接SP′，与镜面的交点为入射点O．再连接SO，PO，画上箭头，如下图：

相似问题

• 如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的 请你画出发光点S的位置．

  如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置．

• （1）如图所示 一束光沿水平方向射到平面镜上 请在图5中画出这束光的反射光线．（2）如图所示 SA表

  （1）如图所示，一束光沿水平方向射到平面镜上，请在图5中画出这束光的反射光线．（2）如图所示，SA表示从空气斜射向水面的一束光线，在图6中画出这束光

• 一束光垂直射到平面镜上 若保持入射光线方向不变 将镜面旋转10° 则反射光线转过的角度为（　　）A．

  一束光垂直射到平面镜上，若保持入射光线方向不变，将镜面旋转10°，则反射光线转过的角度为（　　）A．0°B．10°C．20°D．40°

• 如图所示 请你在图中作出发光点S发出的光线经平面镜反射的光线 要求在图中标出入射角和反射角．

  如图所示，请你在图中作出发光点S发出的光线经平面镜反射的光线，要求在图中标出入射角和反射角．

• 分别画出图中的通过玻璃的折射光线和反射光线 在图中画出物体AB在平面镜中所成的像

  分别画出图中的通过玻璃的折射光线和反射光线，在图中画出物体AB在平面镜中所成的像
