分别画出图中的通过玻璃的折射光线和反射光线 在图中画出物体AB在平面镜中所成的像

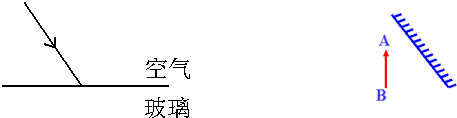

分别画出图中的通过玻璃的折射光线和反射光线,在图中画出物体AB在平面镜中所成的像![]() |
参考解答

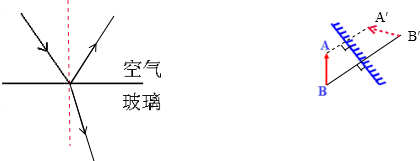

(1)当光射到空气和玻璃的交界面时,会发生反射现象和折射现象,过入射点作法线,根据反射角等于入射角画出反射光线;根据折射角小于入射角画出折射光线,如图所示: (2)先作出端点A、B关于平面镜的对称点A′、B′,用虚线连接A′、B′即为物体AB的像,如图所示: ![]() |
