（1）图1是一条入射光线和通过平面镜反射后的反射光线 请在图中画出平面镜；（2）画出图2中的折射光线

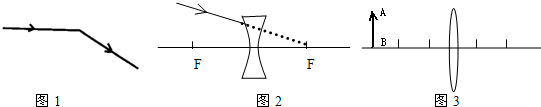

（1）图1是一条入射光线和通过平面镜反射后的反射光线，请在图中画出平面镜； （2）画出图2中的折射光线； （3）在图3中大致画出物体AB通过凸透镜所成的像．

参考解答

413***107

2024-12-21 23:06:34



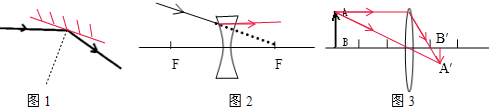

（1）作入射光线与反射光线夹角的角平分线即为法线，用虚线表示，作与法线垂直的线段即为平面镜所处的位置． （2）指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴． （3）平行于主光轴的光线经凸透镜折射后过焦点，通过光心的光线传播方向不变，如下图所示．
