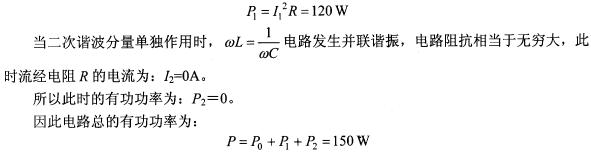

正确答案：分析图13．2所示电路可知电路中的电压包含直流、基波和二次谐波分量因此对电路计算时可利用叠加原理先对每个谐波分量计算然后再求和。 当直流分量单独作用时电感相当于短路电容相当于开路此时流经电阻R的电流为：
此时电路的有功功率为：
分析图13．2所示电路可知,电路中的电压包含直流、基波和二次谐波分量,因此对电路计算时,可利用叠加原理,先对每个谐波分量计算,然后再求和。当直流分量单独作用时,电感相当于短路,电容相当于开路,此时流经电阻R的电流为：此时电路的有功功率为：
