(西南交通大学2005年考研试题)三相电路如图12-43所示。对称三相电源向两组负载供电 己知 Z1
(西南交通大学2005年考研试题)三相电路如图12-43所示。对称三相电源向两组负载供电，己知
，Z1=300一j300Ω，Z2=j100Ω，求：(1)三相对称负载(由Z1构成)吸收的总的有功功率、无功功率；(2)电源侧线电流
。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-06 17:51:56
正确答案：由Z1组成的三角形负载转化为星形
A相的单相计算电路如图12-44所示则负载Z1侧线电流
A因此Z1侧相电流

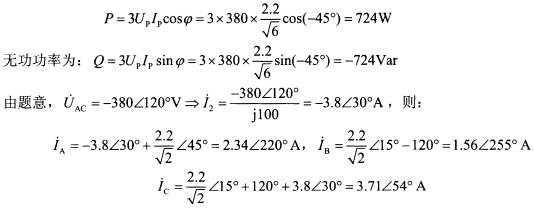

由Z1构成的三相对称负载吸收的总有功功率为：
由Z1组成的三角形负载转化为星形,A相的单相计算电路如图12-44所示,则负载Z1侧线电流A,因此Z1侧相电流由Z1构成的三相对称负载吸收的总有功功率为：
