用叠加定理计算图4—72示电路中的U和I。 请帮忙给出正确答案和分析 谢谢！
用叠加定理计算图4—72示电路中的U和I。
请帮忙给出正确答案和分析，谢谢！
参考解答
420***105
2024-12-07 09:58:51
正确答案：根据图4-72所示当12V电压源单独激励时把6A电流源开路如图4—73(a)所示。

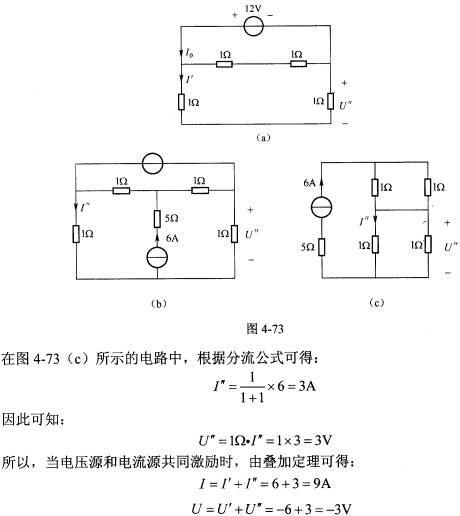

当6A电流源单独激励时把12V电压源短路如图4．73(b)所示。为观察方便可把图4—73(b)作一下位置变换得到图4．73(c)所示的电路。
根据图4-72所示,当12V电压源单独激励时,把6A电流源开路,如图4—73(a)所示。当6A电流源单独激励时,把12V电压源短路,如图4．73(b)所示。为观察方便,可把图4—73(b)作一下位置变换,得到图4．73(c)所示的电路。
