一线性无源电阻电路N0，引出两对端钮测量，如果在输入端加接5A电流源时，输入端电压为25V，输出端电压为l0v。若t＝0时，把电流源接在输出端，同时在输入端跨接一个没有储能的0．2F电容元件C，试求t≥0时该电容元件两端的电压和流经它的电流。
请帮忙给出正确答案和分析，谢谢！

420***105

2024-12-07 11:11:08



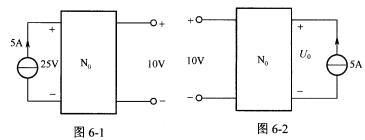

正确答案：分析题意可得题解电路如图6．1所示。根据互易性可得题解电路如图6．2所示。由图6—2可知从输入端看进去N₀等效电阻为：
分析题意可得,题解电路如图6．1所示。根据互易性可得,题解电路如图6．2所示。由图6—2可知,从输入端看进去,N0等效电阻为：
