（1）在图1中作出入射光线AO的反射光线 并标出反射角的度数．（2）图2中AB CD是由发光点S发出

（1）在图1中作出入射光线AO的反射光线，并标出反射角的度数． （2）图2中AB、CD是由发光点S发出并经平面镜反射的两条光线，在图中画出S和它在平面镜中的像S′．

参考解答

413***107

2024-12-22 02:12:46



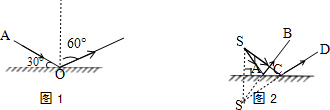

（1）在法线右侧画出反射光线，反射光线与法线之间的夹角为反射角，度数等于入射角为60°，如图所示： （2）先将两条反射光线AB、CD反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为发光点的位置，如图所示：
