（1）如图甲所示 a b两条光线是由平面镜前某一发光点S射出的光线经过镜面反射后的情况．请在图中作出

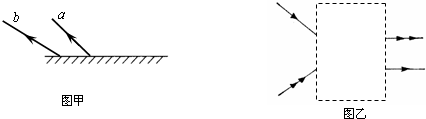

（1）如图甲所示，a、b两条光线是由平面镜前某一发光点S射出的光线经过镜面反射后的情况．请在图中作出S的位置，并画出对应的入射光线． （2）在图乙方框中画一个合适的透镜，并确定其位置．

参考解答

473***107

2024-12-22 02:04:05



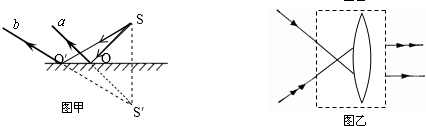

（1）先将两条反射光线反向延长交于一点S′，再作出S′关于平面镜的对称点S，即为发光点的位置，从反光点S到反射点画出两条入射光线，如图所示： （2）折射光线与入射光线相比，靠近主光轴偏折，光线会聚了，故填入凸透镜；如下图所示：
