图7．3所示的电路 在开关S闭合前电路已稳定 当t＝0时闭合开关S 求开关S闭合后的电流i(t)。
图7．3所示的电路，在开关S闭合前电路已稳定，当t＝0时闭合开关S，求开关S闭合后的电流i(t)。
请帮忙给出正确答案和分析，谢谢！
参考解答
413***105
2024-12-07 00:28:51

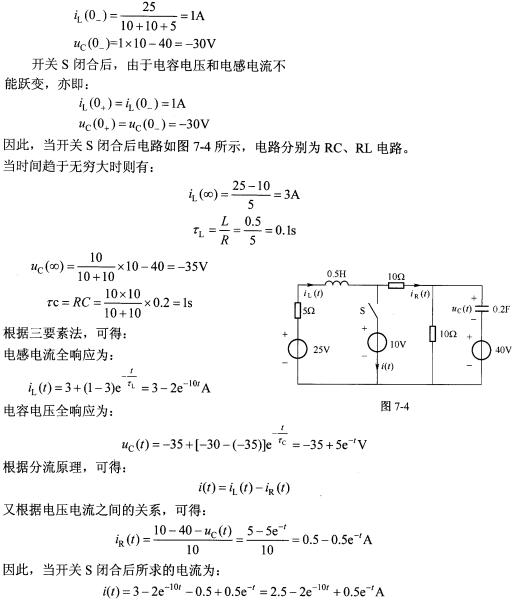

正确答案：分析题意可知要求开关S闭合后电流i(t)只要求出电路的零状态响应和零输入响应即可即要求出电路的全响应。 由于开关S闭合前电路已稳定则电感相当于短路电容相当于断路此时可求得：
分析题意可知,要求开关S闭合后电流i(t),只要求出电路的零状态响应和零输入响应即可,即要求出电路的全响应。由于开关S闭合前电路已稳定,则电感相当于短路,电容相当于断路,此时可求得：
