(浙江大学2005年考研试题)图9—30所示的电路中 在R=10Ω时 U=5V U2=3V：在R=4

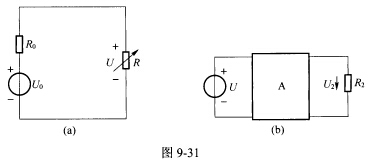

正确答案：(1)设可变电阻R除外的有源一端口网络的戴维南等效电路如图9—31(a)所示。根据分压原理可得：要使尺能够获得最大功率则必须满足R=R₀即R=R₀=10Ω时尺能获得最大功率：(2)利用替代定理将可变电阻支路用电压源替代其等效电路如图9—31(b)所示。利用叠加定理和线性定理可得：U₂=KU+U_A代入数据可得：因此当U₂=0时R₂获得的功率最小P_min=0此时U=2V。又由等效电路图9-26(a)可知：因此当R=2．5Ω时R₂能获得最小功率其最小功率P_min=0。
(1)设可变电阻R除外的有源一端口网络的戴维南等效电路如图9—31(a)所示。根据分压原理,可得：要使尺能够获得最大功率,则必须满足R=R0,即R=R0=10Ω时,尺能获得最大功率：(2)利用替代定理,将可变电阻支路用电压源替代,其等效电路如图9—31(b)所示。利用叠加定理和线性定理可得：U2=KU+UA代入数据,可得：因此,当U2=0时,R2获得的功率最小Pmin=0,此时,U=2V。又由等效电路图9-26(a)可知：因此,当R=2．5Ω时,R2能获得最小功率,其最小功率Pmin=0。
