图9-28所示的电路中 在R=l0Ω时 U=5V U2=3V；在R=40Ω时 U=8V U2＝6V。
图9-28所示的电路中，在R=l0Ω时，U=5V，U2=3V；在R=40Ω时，U=8V，U2＝6V。试问： (1)R为多少时，R能获得最大功率，最大功率是多少? (2)R为多少时，R2能获得最小功率，最小功率是多少?
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-06 22:05:19

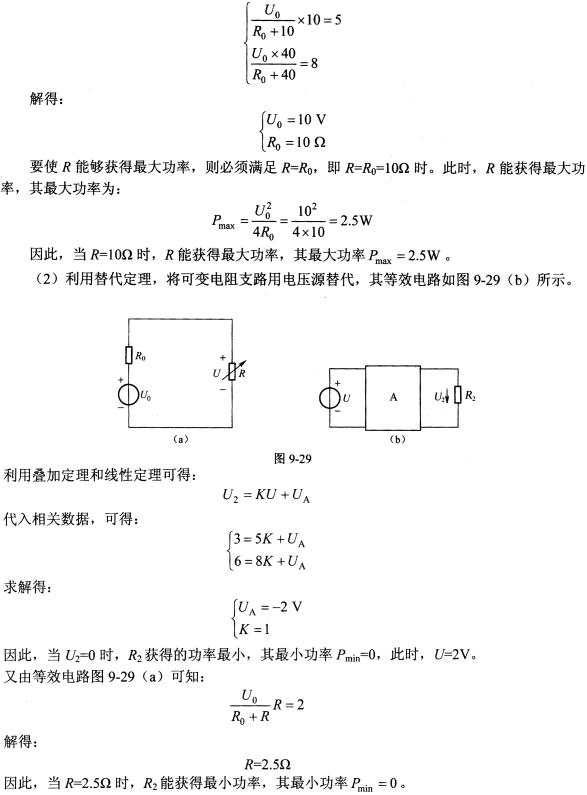

正确答案：根据题中的已知条件可知当改变R的阻值和输入电压U的值时U2的电压值会相应发生变化因此可以把除R以外的电路看做内部电路改变R的阻值和输入电压U就可以看做外部施加激励。(1)设可变电阻R除外的有源一端口网络的戴维南等效电路如图9．29(a)所示。根据分压原理并结合题中已知数据可得：
根据题中的已知条件可知,当改变R的阻值和输入电压U的值时,U2的电压值会相应发生变化,因此可以把除R以外的电路看做内部电路,改变R的阻值和输入电压U就可以看做外部施加激励。(1)设可变电阻R除外的有源一端口网络的戴维南等效电路如图9．29(a)所示。根据分压原理并结合题中已知数据,可得：
