(同济大学2009年考研试题)如图4一65所示电路 当RL=2Ω时 电流IL=1A。求：RL=8Ω时
(同济大学2009年考研试题)如图4一65所示电路，当RL=2Ω时，电流IL=1A。求：RL=8Ω时，其上流过的电流IL为多大?
请帮忙给出正确答案和分析，谢谢！
参考解答
406***105
2024-12-07 19:24:07

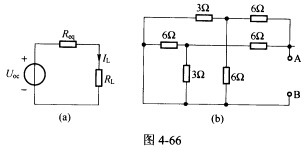

正确答案：设A、B端口的戴维南等效电路如图4-66(a)所示可得等效电阻为： Req=(6+6∥3)∥(6+3∥6)=4Ω当RL=2Ω时由已知
则可得开路电压为：Uoc=6V因此当RL=8Ω时由图4—66(b)可得：
设A、B端口的戴维南等效电路如图4-66(a)所示,可得等效电阻为：Req=(6+6∥3)∥(6+3∥6)=4Ω当RL=2Ω时,由已知则可得开路电压为：Uoc=6V因此,当RL=8Ω时,由图4—66(b)可得：
