在如图2-13所示的挡水斜壁面上装有一半径R=0．5m的半球形盖。半球形盖中心O点在水面下的深度H=

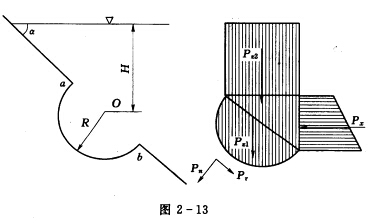

在如图2-13所示的挡水斜壁面上装有一半径R=0．5m的半球形盖。半球形盖中心O点在水面下的深度H=1m。斜壁与液面的夹角α=30°。求螺栓a、b上的拉力与切力。
请帮忙给出正确答案和分析，谢谢！
参考解答
400***286
2023-08-04 23:16:45
正确答案：×
螺栓a、b上所受的力等于半球形盖上所受的水压力。为计算半球形盖上所受的水压力,先绘制半球形盖上的压力体图(图2-13),从图中可以看出,水平方向的压力为Px,铅直方向的力Px1+Px2其中,Px1等于半球形盖中水体的重量,Px和Px2的合力正好等于圆aOb上的压力P,由此可得
P=γHπR2=9800×1×3．14×
=7693(N)拉力为Pn=P+Px1cosα=7693+2566×cos30°=9915(N)切力为Pτ=Px1sinα=2566×
=1283(N)
