如图2—18所示倾斜的平面壁与铅直线成45°角 壁上有一孔口 其直径Do=200mm 孔口形心处的作
如图2—18所示倾斜的平面壁与铅直线成45°角，壁上有一孔口，其直径Do=200mm，孔口形心处的作用水头H=500mm。此孔口被一圆台形塞子塞住，其尺寸为：D1=300mm，D2=150mm，L=300mm。试确定作用于塞子上的静水总压力。
请帮忙给出正确答案和分析，谢谢！
参考解答
400***286
2023-08-04 22:58:27
正确答案：塞子在铅直面上的投影面如图水平方向的压力等于cd面在铅直面上的投影面面积乘以其形心点的压强即
塞子上压力体图如图2—18所示铅直方向压力为Pz=γ(Vadc'd'一Vabcd)
铅直方向的力可以理解为先考虑abcd都在水里时所受的总压力Pz1=γVabcd因为这样多考虑了cd上的铅直压力Pz=γVadc'd'因此再减掉这部分压力可得塞子上的压力：Pz=γ(Vabcd一Vadc'd')大于0时方向向上小于0时方向向下。
塞子在铅直面上的投影面如图,水平方向的压力等于cd面在铅直面上的投影面面积乘以其形心点的压强,即

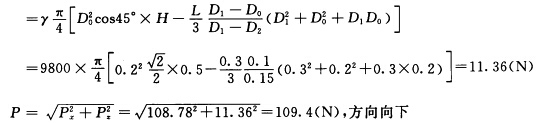

塞子上压力体图如图2—18所示,铅直方向压力为Pz=γ(Vadc'd'一Vabcd)
铅直方向的力可以理解为,先考虑abcd都在水里时所受的总压力Pz1=γVabcd,因为这样多考虑了cd上的铅直压力Pz=γVadc'd',因此再减掉这部分压力可得塞子上的压力：Pz=γ(Vabcd一Vadc'd'),大于0时方向向上,小于0时方向向下。
