电路如图2一11所示 求5Ω电阻中的电流I。 请帮忙给出正确答案和分析 谢谢！
电路如图2一11所示，求5Ω电阻中的电流I。
请帮忙给出正确答案和分析，谢谢！
参考解答
4j8***105
2024-12-05 15:59:49

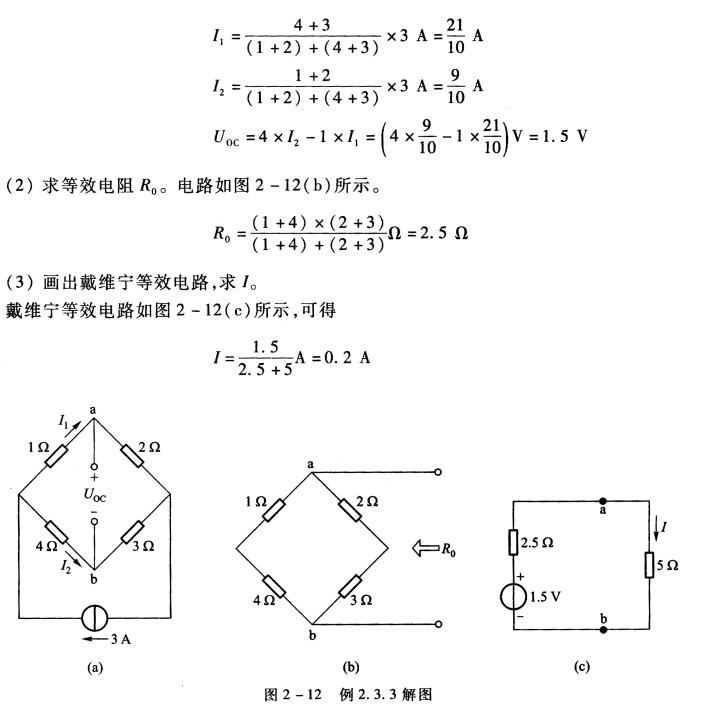

正确答案：这里只要求解一条支路的电流我们可以将所有其他电路部分(有源二端网路)视为待分析支路的电源应用等效电源定理来分析。 (1)求开路电压UOC。将待求支路(5Ω)断开电路如图2—12(a)所示。
这里只要求解一条支路的电流,我们可以将所有其他电路部分(有源二端网路)视为待分析支路的电源,应用等效电源定理来分析。(1)求开路电压UOC。将待求支路(5Ω)断开,电路如图2—12(a)所示。
