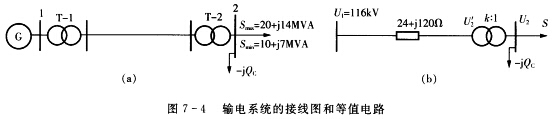

简单输电系统的接线图和等值电路分别如图7—4(a)和(b)所示。输电系统综合阻抗折算到高压侧为24+

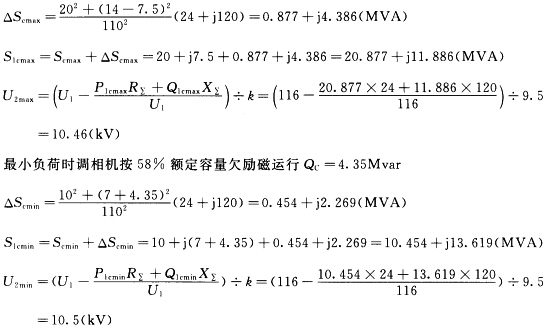

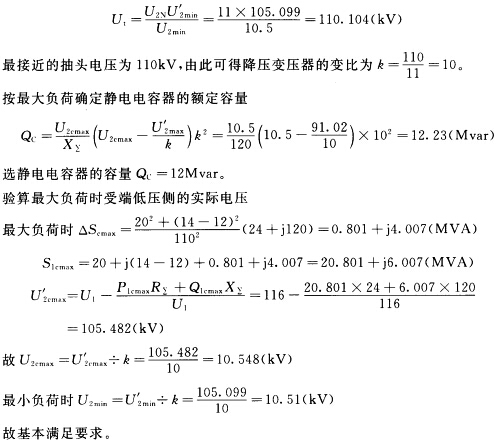

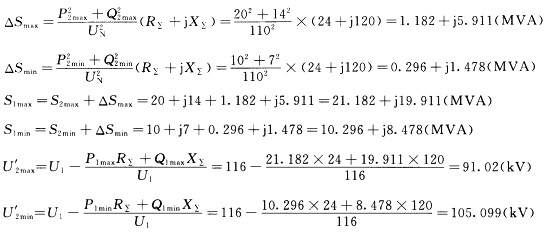

正确答案：(1)计算补偿前受端低压母线归算到高压侧的电压(2)选择静电电容器的容量按最小负荷时无补偿确定变压器的分接头电压(3)选择同步调相机的容量确定降压变压器变比 当α分别取0．5和0．65时可相应算出变比k分别为9．562和9．481选取最接近的标准分接头变比k=9．5。 确定调相机容量选取最接近标准容量的同步调相机其额定容量为7．5MVA。验算受端低压侧电压：最大负荷时调相机按额定容量过励磁运行因而有 故基本满足要求。
(1)计算补偿前受端低压母线归算到高压侧的电压(2)选择静电电容器的容量按最小负荷时无补偿确定变压器的分接头电压(3)选择同步调相机的容量确定降压变压器变比当α分别取0．5和0．65时,可相应算出变比k分别为9．562和9．481,选取最接近的标准分接头变比k=9．5。确定调相机容量选取最接近标准容量的同步调相机,其额定容量为7．5MVA。验算受端低压侧电压：最大负荷时调相机按额定容量过励磁运行,因而有故基本满足要求。
