小明利用光具座、凸透镜、蜡烛、火柴、光屏，做“探究凸透镜成像的规律”的实验．

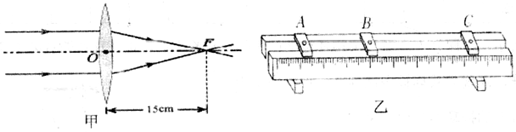

（1）一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图可知，此透镜的焦距为__________cm；

（2）用该凸透镜做实验。如图乙光具座上有A、B、C三个滑块用于放置凸透镜、光屏或蜡烛，其中在B上应放置：____________________；
（3）当烛焰距凸透镜40cm时，移动光屏，可在光屏上得到一个清晰的__________、__________的__________像（分别填写“倒立或正立”、“缩小或放大”、“实像或虚像”）。__________就是利用这一成像规律工作的（填光学仪器）；
（4）实验中发现光屏上成像如下图，请你分析造成这种现象的原因并提出解决方法：

（5）接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他__________ （填“能”或“不能”）在光屏上看到完整的像；

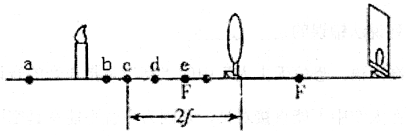

（6）在研究凸透镜成像的实验中，保持图中凸透镜的位置，那么a、b、c、d、e各点中__________点是成实像和虚像的分界点。

#站内搜索 #在百度搜 #在搜狗搜

难度：⭐⭐⭐

题库：初中,物理

标签：实像,凸透镜,虚像

参考解答

用户头像

4j8***101

2024-11-10 14:46:21

（1）15；（2）凸透镜；（3）倒立、缩小、实像，照相机
（4）蜡烛火焰的中心、凸透镜的光心、光屏的中心不在同一高度上，上移光屏。（措施合理即得分）；（5）能；（6）e
分析：（1）根据焦距的定义：平行于主光轴的光线经凸透镜折射后折射光线会聚在焦点上，焦点到透镜光心的距离为焦距．
（2）图乙光具座上有A、B、C三个滑块用于放置凸透镜、光屏或蜡烛，其中在B上应放置．
（3）当物距大于二倍焦距时所成的像是缩小倒立的实像，照相机这一光学器件正是应用了这点．
（4）做凸透镜成像实验的基本要求首先是使焰心、凸透镜的光心及光屏的中心在同一高度上
（5）物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．
当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．
（6）掌握实像和虚像的分界点即1倍焦距处；掌握放大和缩小实像的分界点即2倍焦距处．
解答：解：（1）由图可知：焦点到透镜光心的距离等于焦距，所以f=10cm．
故答案为：15．
（2）光具座上依次放蜡烛、凸透镜、光屏，所以中间B位置一定放置凸透镜．
故答案为：凸透镜．
（3）当烛焰距凸透镜40cm时，即u＞2f，由凸透镜成像规律可知，成缩小倒立的实像，照相机就是利用其原理制成的．
故答案为：倒立；缩小；实；照相机．
（4）根据图可知，像在光屏的上方，原因是没按实验要求，焰心、凸透镜的光心及光屏的中心在同一高度上，
故答案为：凸透镜光心、蜡烛焰心、光屏中心不在同一高度．
（5）遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗．
故答案为：能．
（6）1倍焦距处即焦点e是成实像和虚像的分界点．
故答案为：e．
