（1）图1为一只正在飞行的重25N的鹰 画出其所受重力的图示．（2）图2所示 束光从空气中射入水中

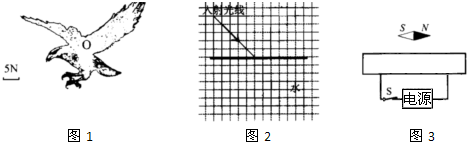

（1）图1为一只正在飞行的重25N的鹰，画出其所受重力的图示． （2）图2所示，束光从空气中射入水中，用箭头标出光前进的方向并注明入射、反射和折射光线． （3）如图3，当开关S闭合后，小磁针指向如图所示，请画出螺线管导线的绕法，并标明电流方向．

参考解答

4j8***107

2024-12-21 07:01:28



（1）过鹰的重心做竖直向下的力，线段长度是标度的5倍，即重力． ； （2）过折射点作垂直于界面的法线，因为光是从空气斜射入水中，并且入射光线、折射光线和法线在同一平面内，入射光线和折射光线分居法线的两侧，所以可以确定入射光线的方向和折射光线的方向；再根据反射光线和入射光线分居法线两侧，并且都在空气中，标出反射射光线的方向．如图所示： ； （3）由磁极间的相互作用规律可知通电螺线管的左端为S极，右端为N极；根据安培定则，伸出右手，使右手大拇指指示通电螺线管的N极（右端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流入的，右端流出，所以电源的左端为正极，右端为负极． 如图所示： ．
