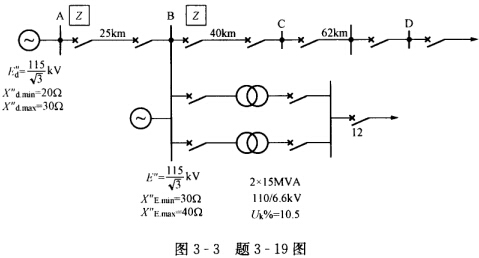

在图3—3所示的网络中 各线路均装有距离保护。试对其中保护1的相间短路保护Ⅰ Ⅱ Ⅲ段进行整定计算。

正确答案：×
1．计算阻抗ZAB=0．4×25=10(Ω)ZBC=0．4×40=16(Ω)2．距离工段的整定(1)动作阻抗Z′op.1=K′relZAB=0．85×10=8．5(Ω)(2)动作时间t′1=0(s)。3．距离Ⅱ段的整定(1)动作阻抗。按下列两个条件选择：1)与相邻线路BC的保护3的Ⅰ段配合,则Z″op.1=K″rel(ZAB+K′relZBCKb)=0．8×(10+0．85×2．2×16)=31．936(Ω)2)按躲开相邻变压器低压侧出口短路整定,则Z″op.1=K″rel(ZAB+ZBKb)=0．7×(10+1．1×92．575)=89．466(Ω)此处取K″rel=0．7。取以上两个计算中较小者为Ⅱ段的整定值,即取Z″op.1=31．936(Ω)。(2)动作时间t″1=t′3+△t=0．5(s)(3)灵敏度校验满足要求4．距离Ⅲ段的整定(1)动作阻抗：按躲开最小负荷阻抗整定。则(2)动作时间t′″1=t′″12+2△t或t′″1=t′″B+△t,取其中较长者,则t′″1=1+2×0．5=2．0(s)(3)灵敏度校验。1)本线路末端短路时的灵敏系数为近后备保护满足要求2)相邻元件末端短路时的灵敏系数。①相邻线路末端短路时的灵敏系数为远后备保护远后备保护满足要求②相邻变压器低压侧出口短路时的灵敏系数中,最大分支系数为远后备保护不满足要求
